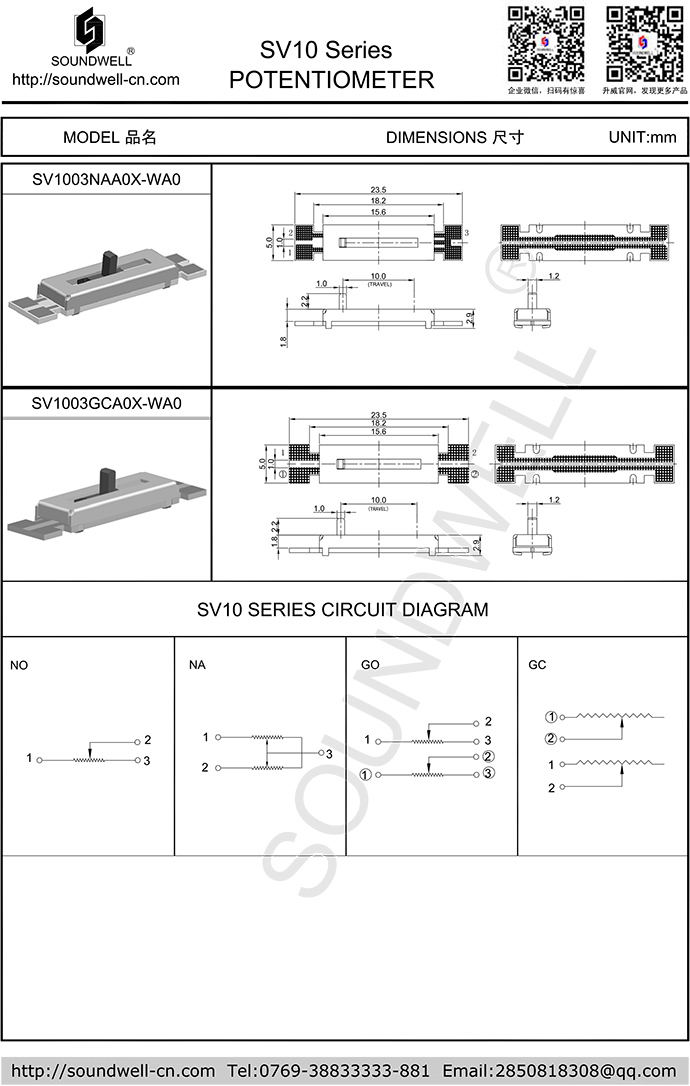

| 直滑式電位器型號： | SV10 |
| 名稱： | 10MM行程直滑式電位器 |
| 主要規格: | 滑動行程：10mm； 阻值誤差：±20%； 額定功率：0.05W； 工作溫度：-10℃~70℃； 使用壽命：5,000次； |
| 產品特點： | 產品精密度高，體積小，10mm的滑動行程增加了可調性。 |
| 應用領域： | 該產品目前主要適用于線控耳機、迷你音響、收音機及其它電子設備上，主要功能為調節音量、調壓等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Sliding force 滑動力矩 ：10~200gf.cm
2、 Total travel slide 全滑動行程：10 ±0.5mm
3、 Stop strength 止檔強度：3Kgf
4、 Shaft Wobble 柄擺動 ：2(2XL/25)mmp-p以下
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 電阻特性曲線：B
3、Power rating 額定功率: 0.05W
4、Insulation Resistance 絕緣電阻：100 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC100V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用壽命: 5,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
