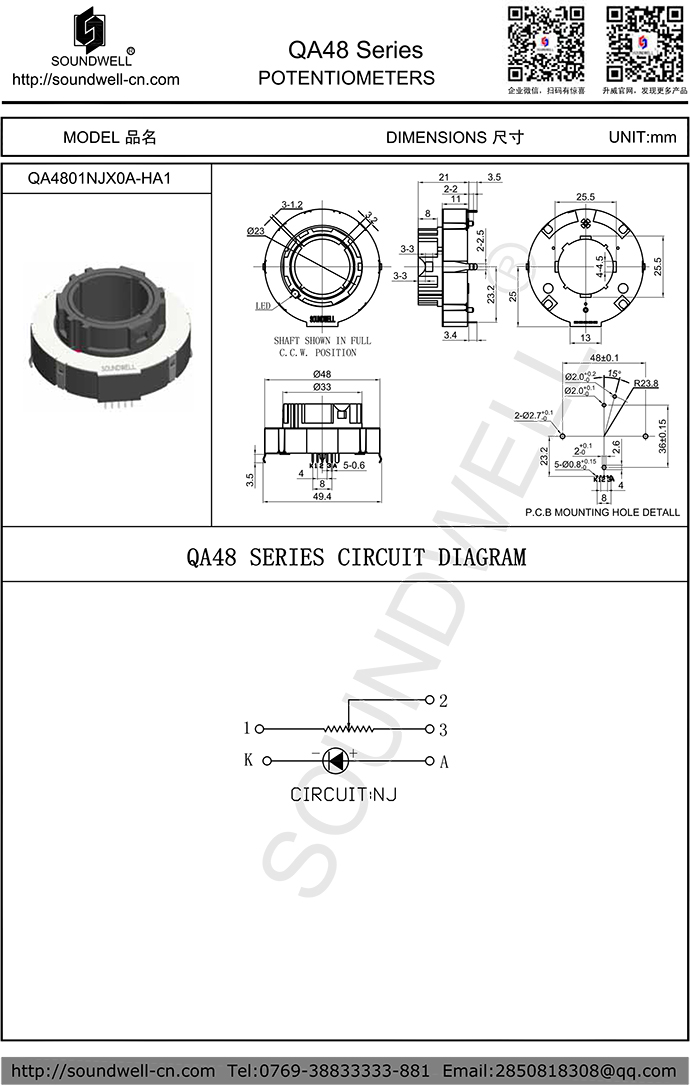

| 中空電位器型號： |
QA48
|
| 名稱： | 中空電位器 |
| 主要規格: | 外形尺寸：48mm； 額定功率：0.125W； 最高使用電壓：D.C 10V 全回轉角度：180°±5° ； 旋轉力矩：350±100 gf.cm； 轉動噪音：47mV以下； LED燈發光顏色：紅色； 線性度：±3%； 工作溫度：-40℃～85℃； 旋轉壽命：50,000次以上； |
| 產品特點： | 有較好的操作手感，中空空間可附加按壓開關機構,可以帶LED，使用壽命 較長，檔位及旋轉角度有多種供選擇。 |
| 應用領域： | 主要適用于汽車空調，還可使用在其它家用電器上面，主要起到調節風速 、調節溫度等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：350±100 gf.cm
2、Total Rotational Angle 旋轉角度：180°±5°
3、Number of detemts click定位數：9/17 Click
4、Shaft Stop Strength 止檔強度：≥ 6 Kgf.cm
5、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：10KΩ±20%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.125W
4、Max. Operating Voltage 最大工作電壓 ：10V DC
5、Taper Tolerance At Each Position 線性誤差：±3%
6、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
