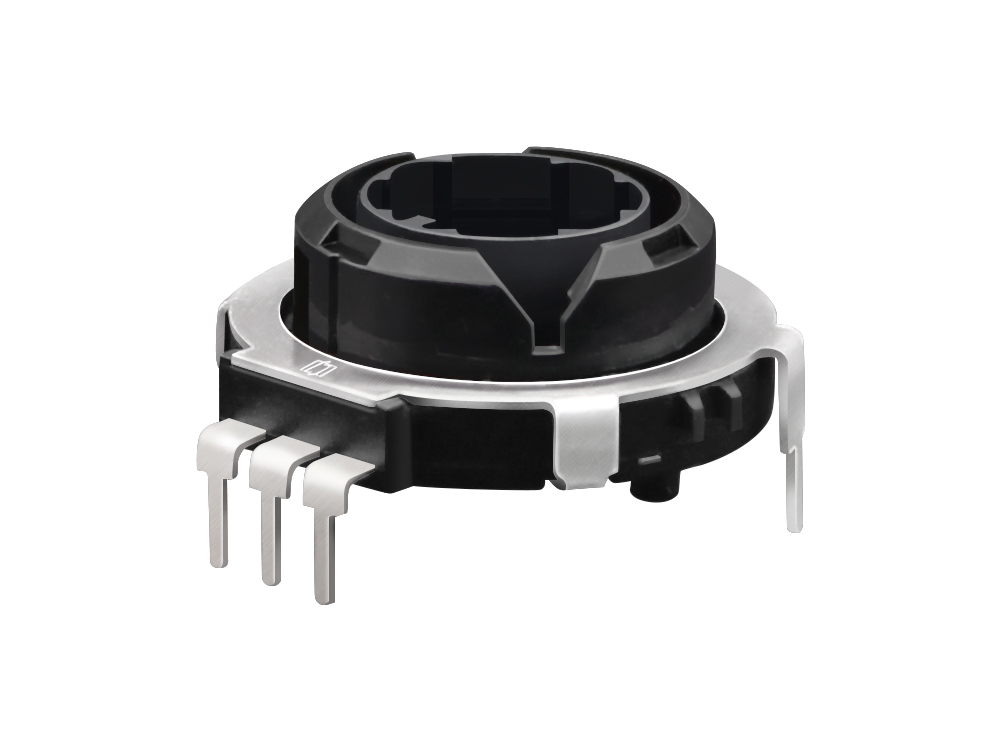

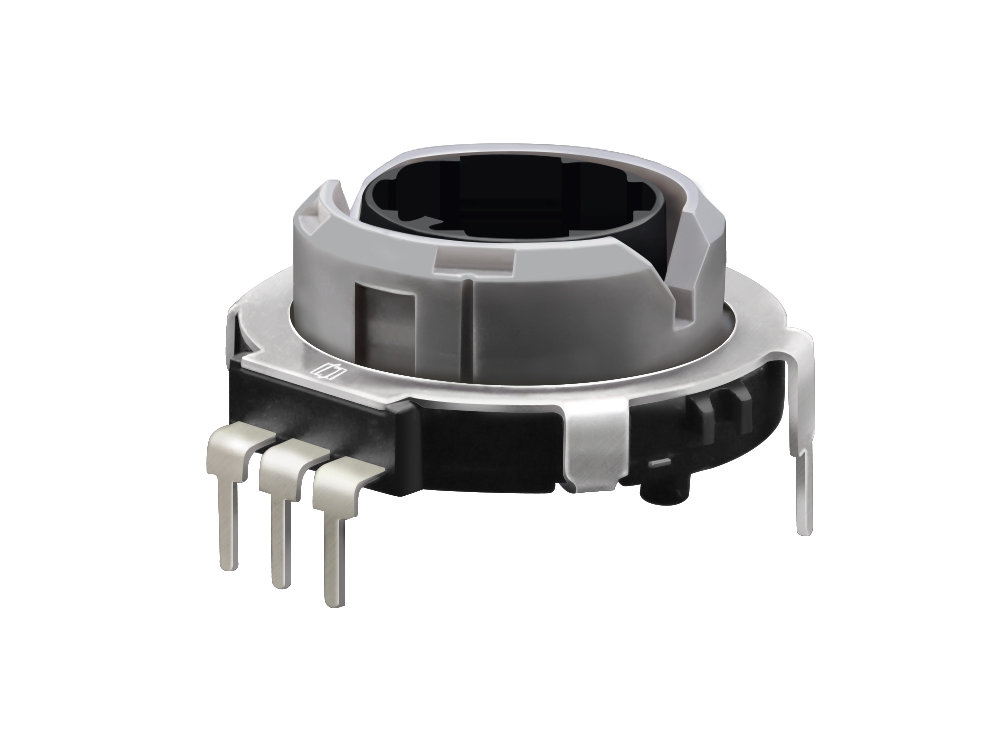

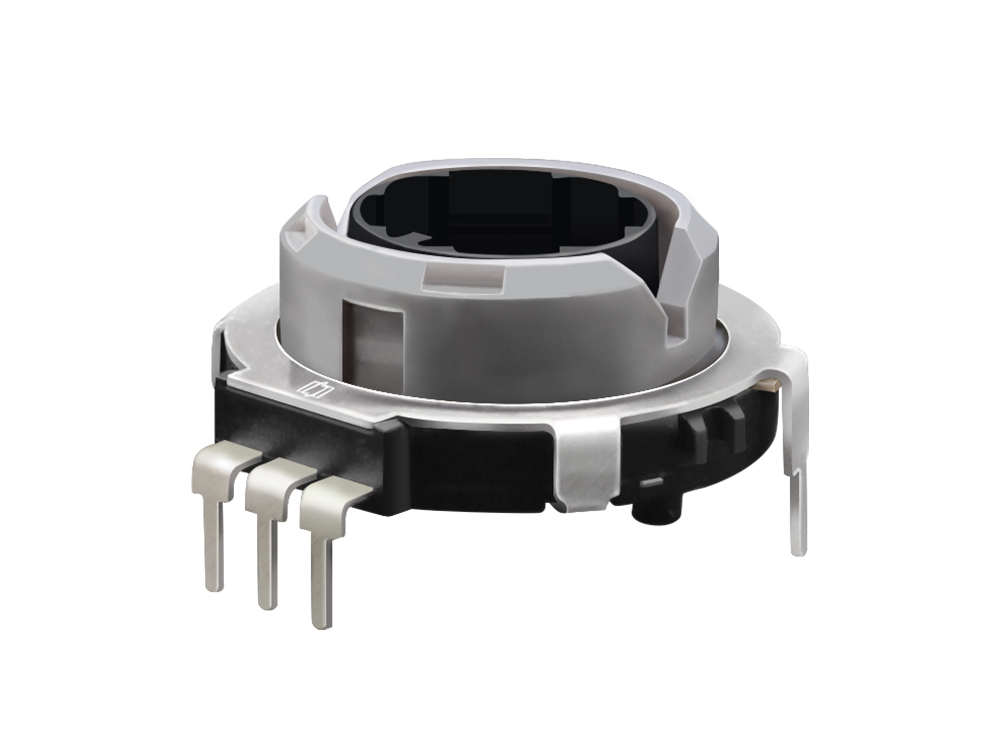

| 編碼器型號： | EC25 |
| 名稱： | EC25中空編碼器,EC25中空旋轉編碼器,EC25增量式中空編碼器 |
| 主要規格: | 外形尺寸：∮25mm 額定電壓: DC 5V； 定位數:20個； 脈沖數：10或20； 工作溫度：-40°C to 85°C； 旋轉壽命：30,000次以上； |
| 產品特點： | 較好的操作手感，中空空間可附加按壓開關機構。 |
| 應用領域： | 該產品適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設 備上，主要起到調節音量、調節溫度、調頻、功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：30~200gf.cm
2、Number and position of detent定位點數及位置：10點定位（間隔角度 36°±2°）;20點定位（間隔角度 18°±2°）
3、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：10個脈沖/360° & 20個脈沖/360°
2、Phase difference 相位差：≥5 ms&≥3.5 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 110V
5、Dielectric Voltage 耐電壓：1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min & 15,000 cycles Min

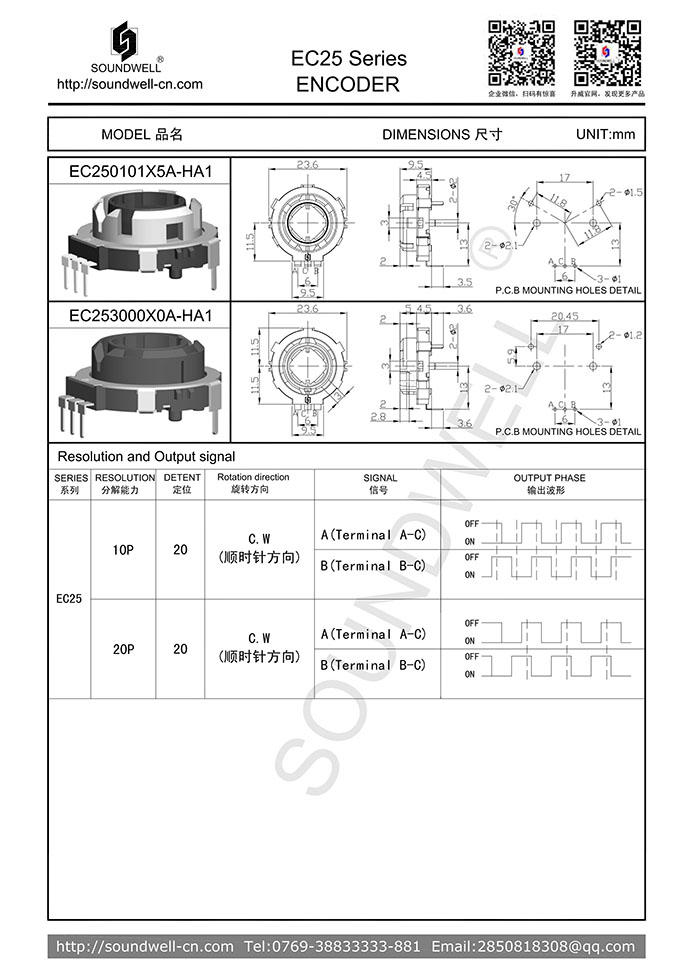

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
.jpg)
廣東升威電子制品有限公司是編碼器行業標準制定單位,專業生產EC25中空編碼器,中空旋轉編碼器,增量式中空編碼器,如果您對我司EC25中空編碼器感興趣,需要詳細規格書,可聯系右側客服。
